【トレインアーカイブ】ED76形電気機関車｜ED75を発展させた軸重可変機構付き交流電機

ED76形電気機関車とは

ED76形電気機関車は、日本国有鉄道（国鉄）が1965年（昭和40年）から製造した、主に交流電化区間向けのD級電気機関車（動軸4軸）です。本州の標準的な交流電気機関車であるED75形をベースにしつつ、運用線区の事情に合わせて車体を延長した機関車として発展しました。

軸配置：B-2-B（動軸4軸＋中間従台車2軸）
軌間：1,067 mm（狭軌）
電気方式：交流20,000V（60Hz、九州などの西日本仕様）
重量：約84.0 t 〜 90.5 t（軸重可変機構により調整）
定格出力：1,900 kW（1時間定格、475 kW × 4基）
主電動機：MT52形直流直巻電動機（交流機対応）
制御方式：無電弧低圧タップ切換・弱め界磁制御
最高速度：100 km/h

開発の背景と最大の特徴：軸重可変機構

当時、九州などの地方路線は線路規格（許容軸重）が低く、そのままでは重い機関車を入線させることができませんでした。しかし、客車列車を牽引するためには列車暖房用の蒸気発生装置（SG）を搭載する必要があり、車体が長くなるとともに重量が増加してしまうというジレンマがありました。

これを解決するため、ED76形は車体中央に「中間台車（無動力の従台車）」を配置した独特の車軸配置（B-2-B）を採用しました。

さらに、9号機以降には軸重可変機構が備えられました。中間台車の空気バネの圧力を調整することで、動輪にかかる重量を14tから16.8tの間で変化させ、軸重制限の厳しいローカル線から主要幹線まで幅広く入線できるように工夫されていました。

主な番台区分と活躍の舞台

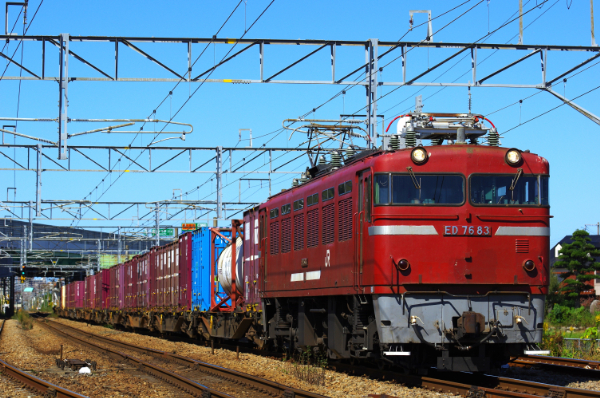

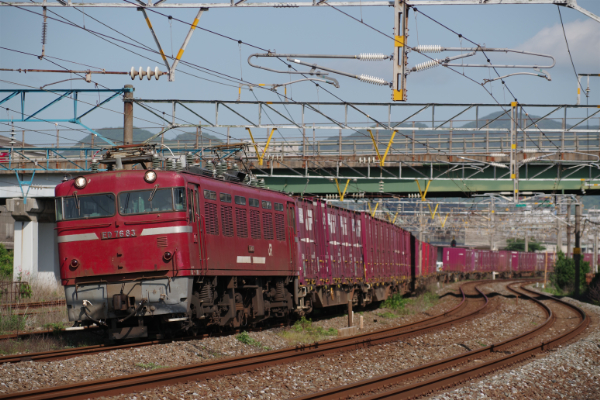

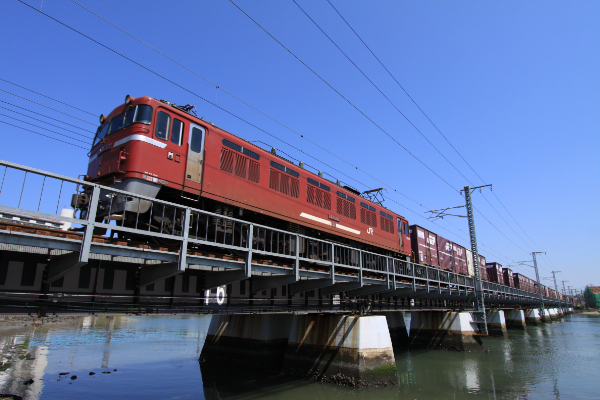

基本番台（0番台）

主に九州地区の客車・貨物列車兼用の主力機として大量に投入されました。鹿児島本線や日豊本線などで、数々のブルートレイン（「はやぶさ」「富士」「あさかぜ」など）から一般貨物まで幅広く牽引し、長年にわたり「九州の顔」として親しまれました。

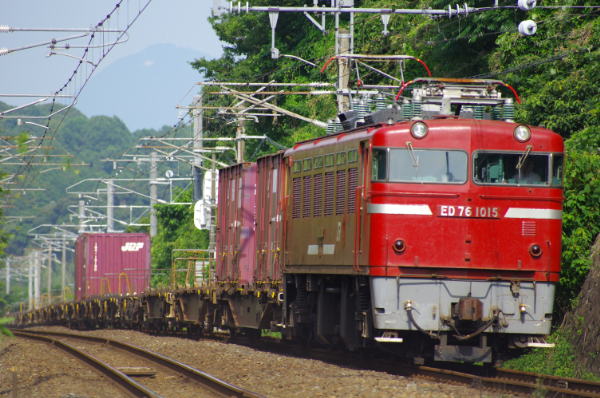

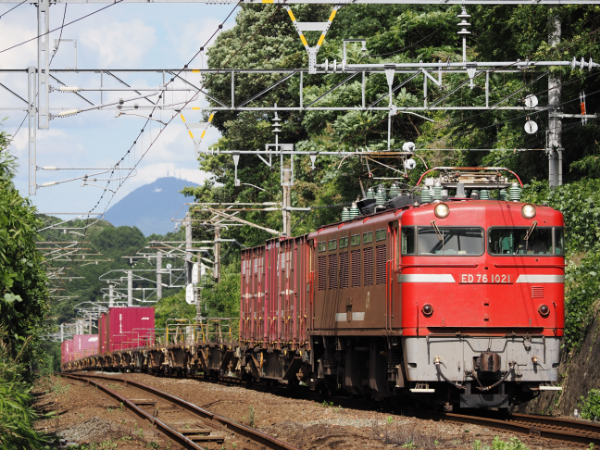

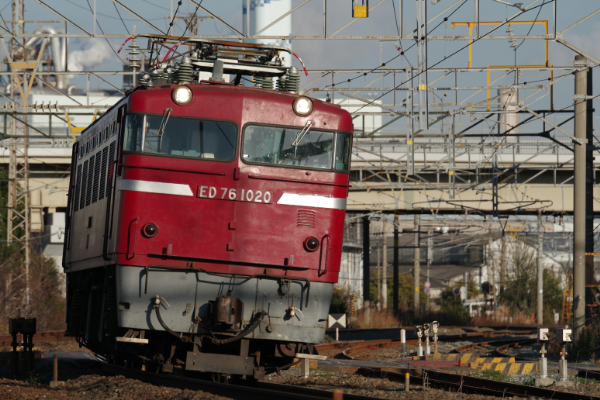

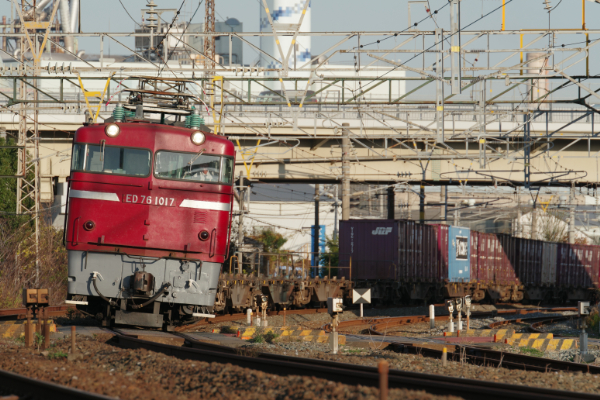

1000番台

20系客車や高速貨物列車（最高速度100km/h）に対応するため、電磁ブレーキ指令回路などを装備した高速運用向けの区分です。

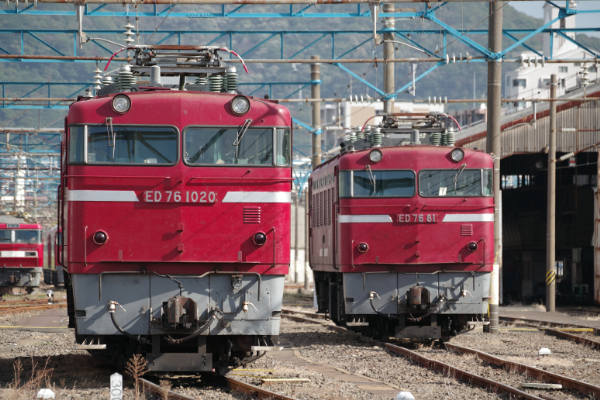

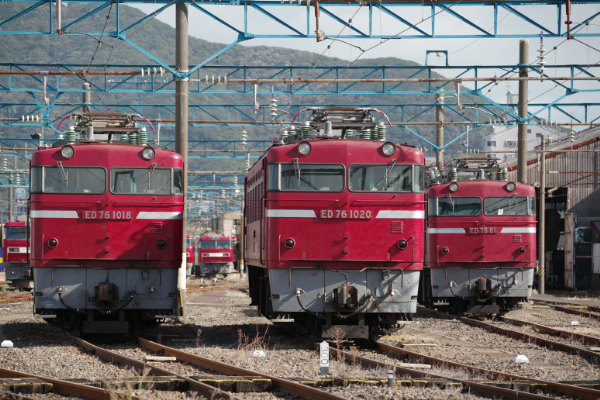

北九州貨物ターミナルのED76 1020号機と81号機
2023年11月19日撮影

500番台（北海道向け）

1968年の函館本線（小樽・旭川間）などの電化に合わせて投入されたグループです。九州用とは異なり、重連総括制御用の貫通扉が前面に付くなど、北海道の厳しい寒さに耐える耐寒・耐雪構造が徹底されていました。しかし、電化区間の客行電化やディーゼル機関車への置き換えに伴い、早めの1994年までに全車引退しています。

時代の変遷と歴史的役割

国鉄分割民営化以降は、JR九州・JR貨物・JR北海道に引き継がれました。旅客列車やブルートレインの相次ぐ廃止・縮小に伴い活躍の場を狭め、最後まで残ったJR貨物の車両も、老朽化や後継となるEF510型300番台の導入により置き換えが進み、2026年3月までに全車が運用を離脱・廃車となり形式消滅しました。
