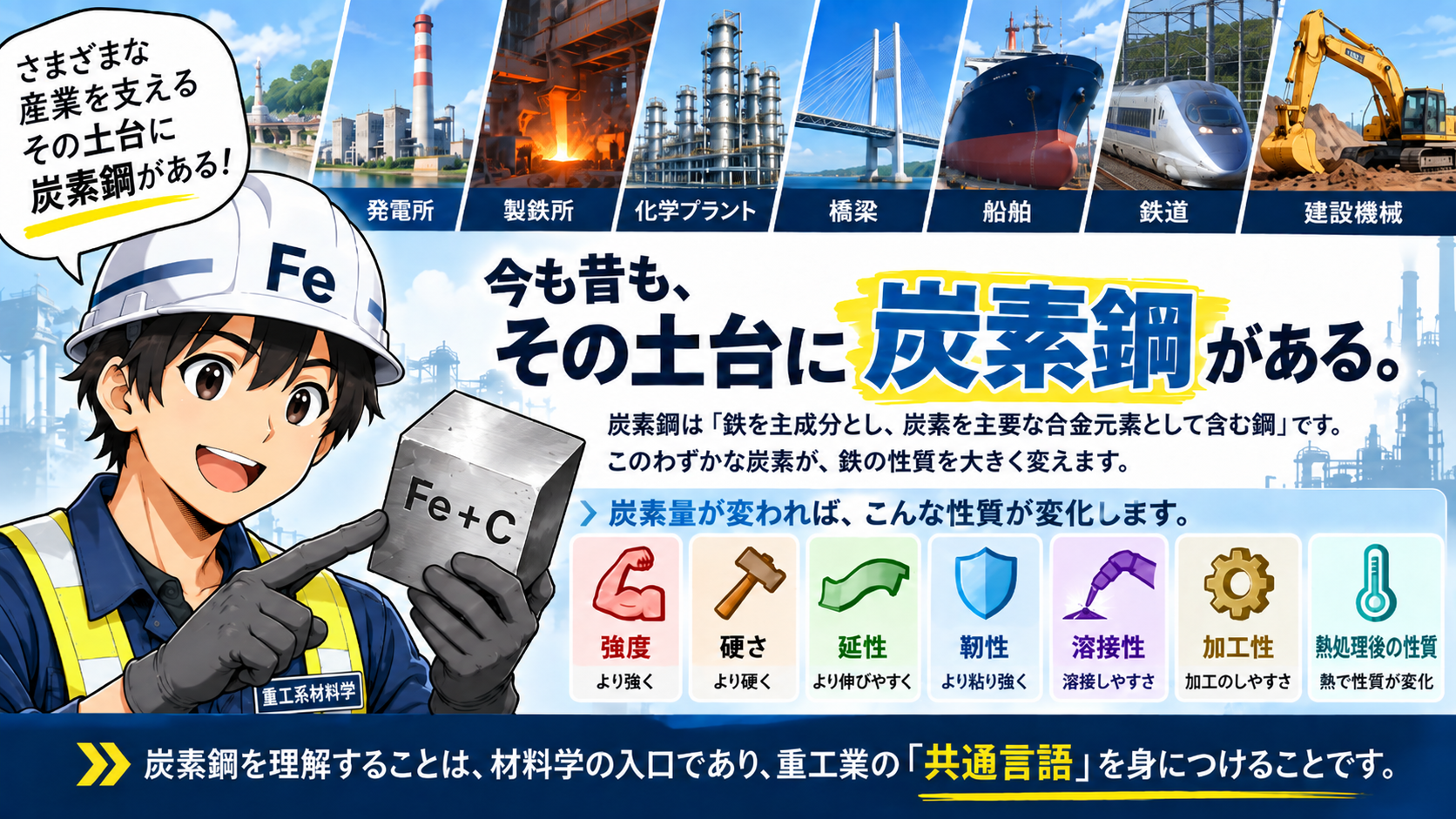

発電所、製鉄所、化学プラント、橋梁、船舶、鉄道、建設機械
巨大な設備を見渡すと、ステンレス鋼、低合金鋼、Ni基合金など、さまざまな金属材料が使われています。
しかし、その土台にある材料は今も昔も炭素鋼です。
炭素鋼は、一言でいえば「鉄を主成分とし、炭素を主要な合金元素として含む鋼」です。
ところが、このわずかな炭素が鉄の性質を大きく変えます。
炭素量が変われば、
- 強度
- 硬さ
- 延性
- 靭性
- 溶接性
- 加工性
- 熱処理後の性質
まで変化します。
つまり炭素鋼を理解することは、材料学の入口であると同時に、重工業で使われる鉄鋼材料を理解するための「共通言語」を身につけることでもあります。

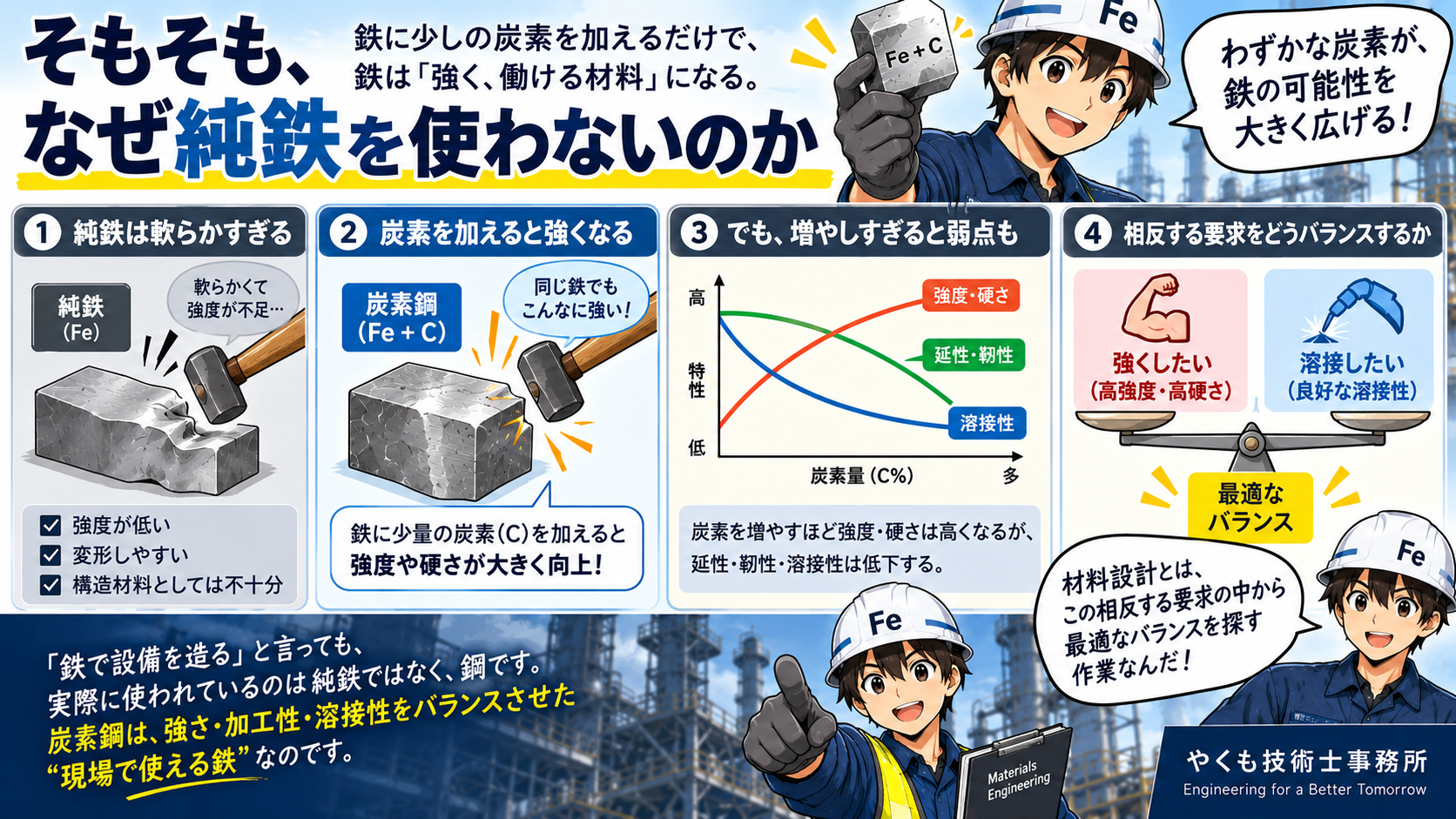

そもそも、なぜ純鉄を使わないのか
「鉄で設備を造る」とよく言います。
しかし、実際の大型構造物や機械に使われているのは、純粋な鉄ではありません。
多くの場合は鋼です。
純鉄は比較的軟らかく、そのままでは構造材料として十分な強度を得にくいためです。
そこで重要になるのが 炭素（C）です。
鉄に少量の炭素を加えると、材料の強度や硬さを大きく高めることができます。
一方で炭素を増やせばよいというものでもありません。
一般に炭素量が増えるほど強度や硬さは高くなる方向に向かいますが、延性や靭性、溶接性は低下する傾向があります。
ここに炭素鋼のおもしろさがあります。
強くしたい。しかし、硬くしすぎても困る。
溶接したい。しかし、炭素を増やすほど溶接は難しくなる。
材料設計とは、こうした相反する要求の中から最適なバランスを探す作業でもあります。

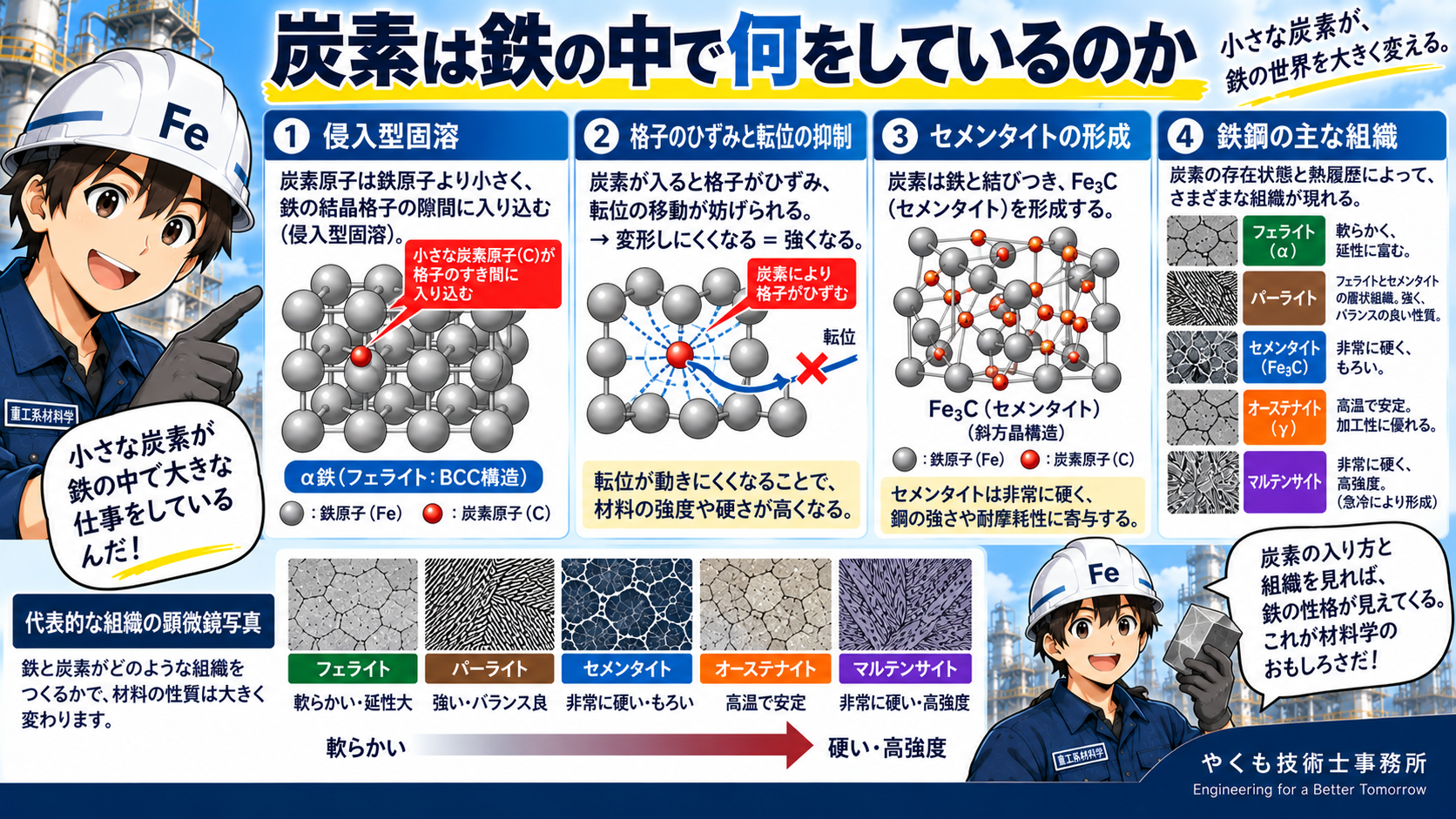

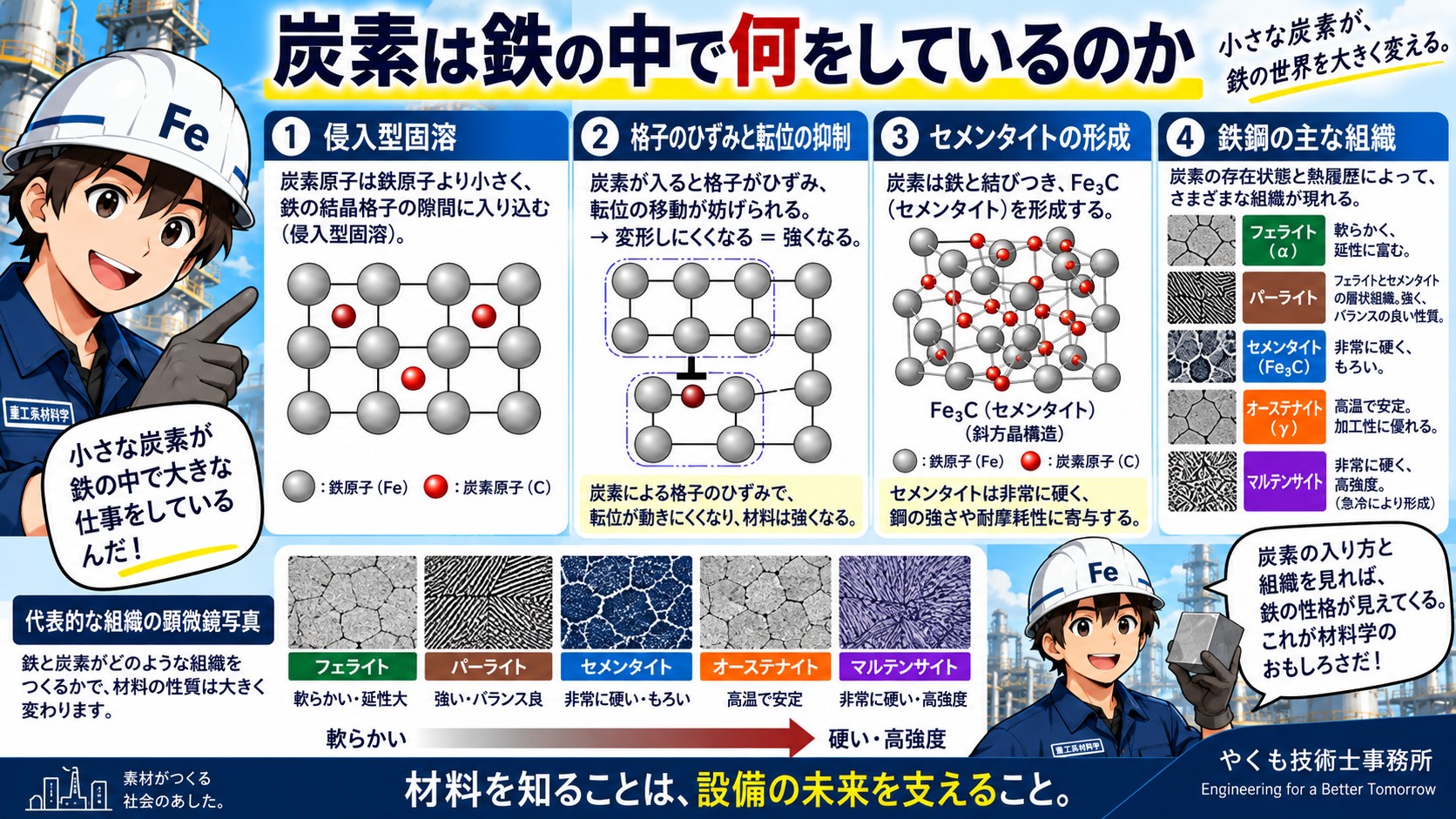

炭素は鉄の中で何をしているのか
炭素原子は鉄原子に比べて小さく、鉄の結晶格子の隙間に入り込みます。
これを侵入型固溶と呼びます。
鉄の結晶の中に炭素が入ると格子がひずみ、転位が動きにくくなります。
金属が塑性変形するためには、この「転位」の移動が重要です。
転位が動きにくくなるということは、簡単にいえば、
変形しにくくなる＝強くなる
ということです。
さらに炭素は鉄と結びつき、Fe₃C、すなわちセメンタイトを形成します。
そして鉄鋼材料では、
- フェライト
- セメンタイト
- パーライト
- オーステナイト
- マルテンサイト
といった組織が現れます。
材料の強さや硬さ、粘り強さを決めているのは、単純な「鉄と炭素の割合」だけではありません。
炭素がどのような状態で存在し、どのような組織を形成しているか。
ここを見ることが材料学では重要になります。

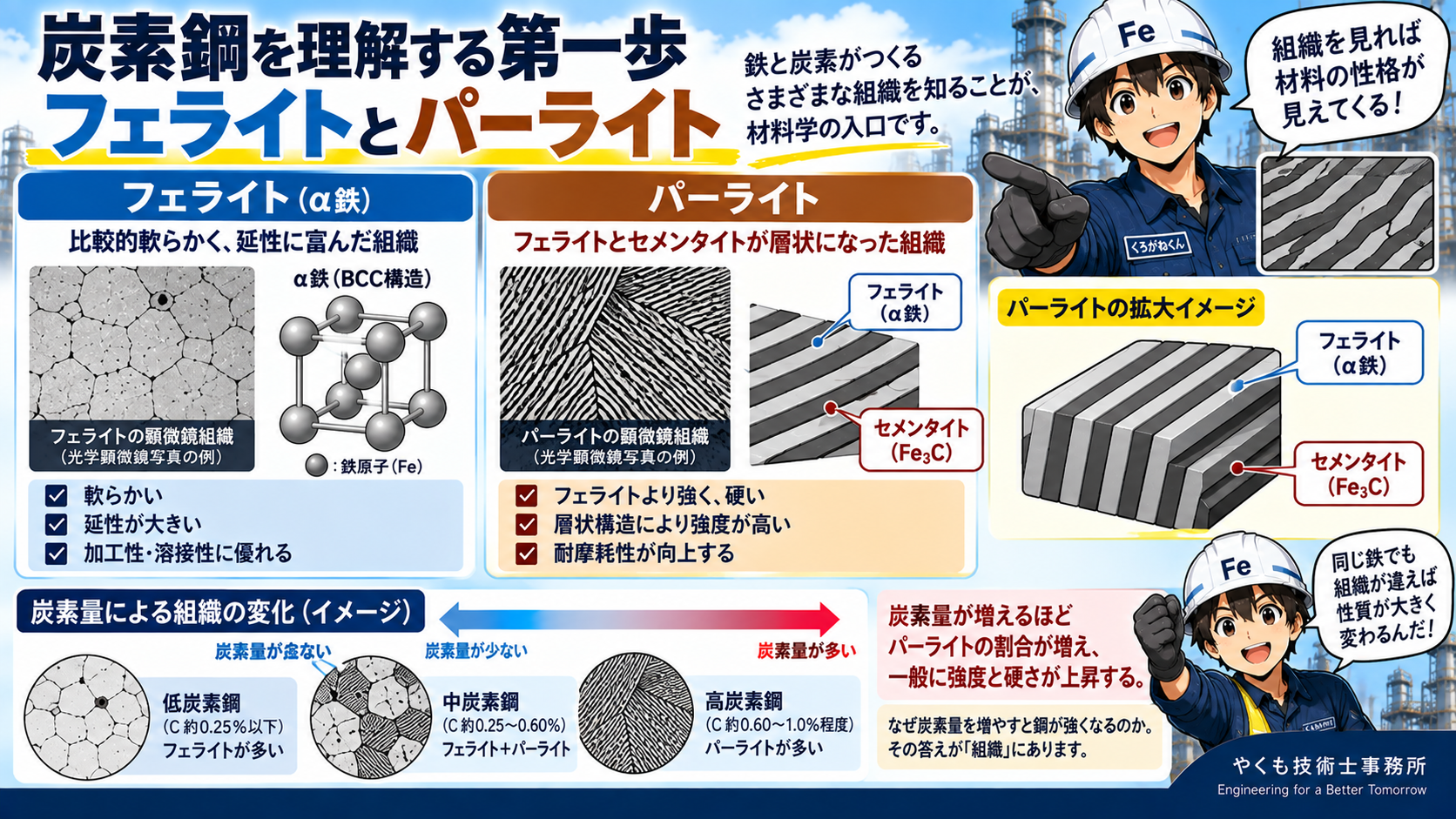

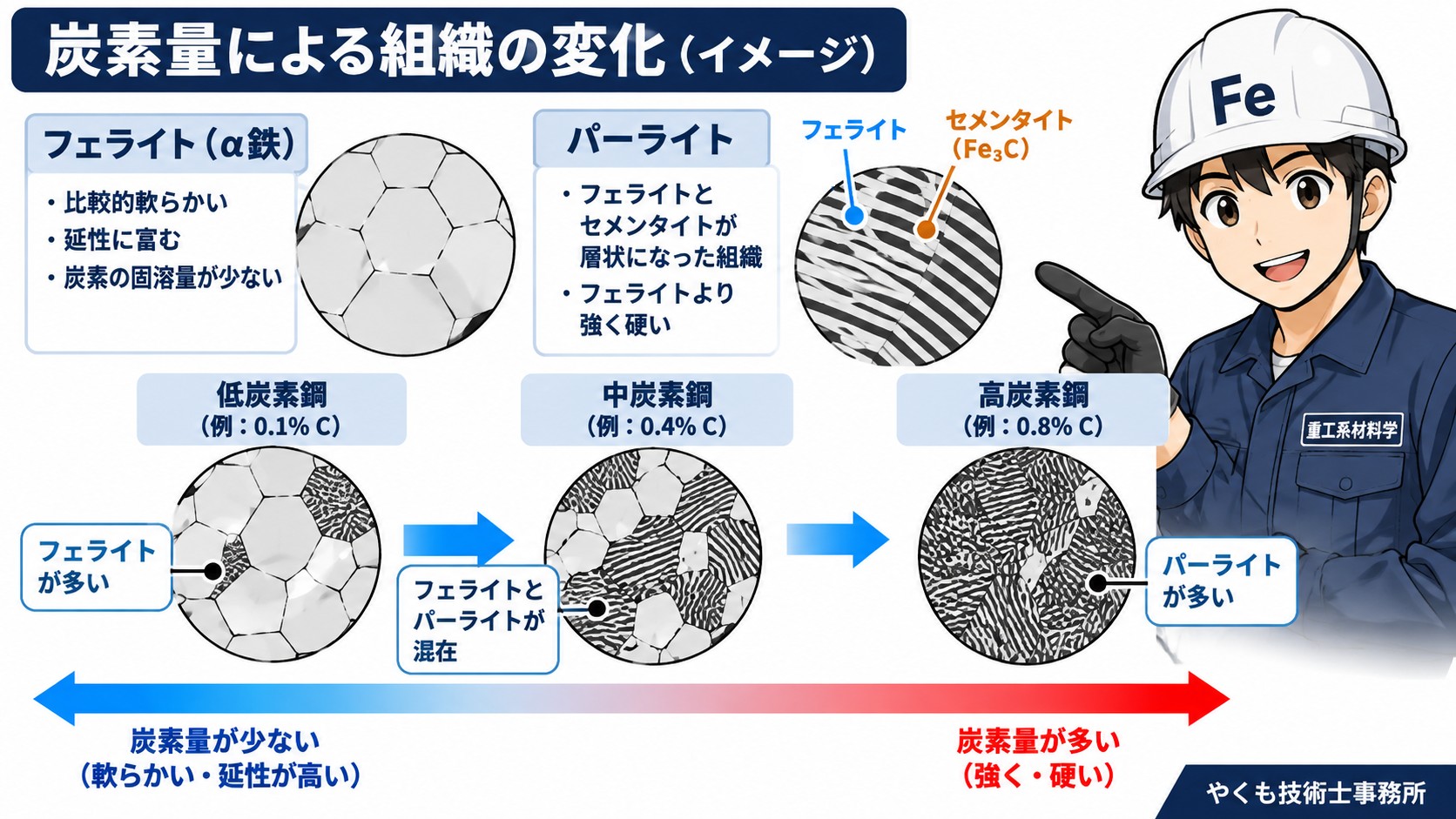

炭素鋼を理解する第一歩 フェライトとパーライト
常温付近の一般的な炭素鋼を理解するうえで、まず覚えておきたいのがフェライトとパーライトです。
フェライトは比較的軟らかく、延性に富んだ組織です。
一方、パーライトはフェライトとセメンタイトが層状になった組織で、フェライトより強く硬い性質を持ちます。
炭素量の少ない鋼ではフェライトの割合が多くなります。
炭素量が増えていくとパーライトの割合が増え、一般に強度と硬さが上昇していきます。
ここまで分かると、
「なぜ炭素量を増やすと鋼が強くなるのか」
が、単なる暗記ではなく組織として見えてきます。

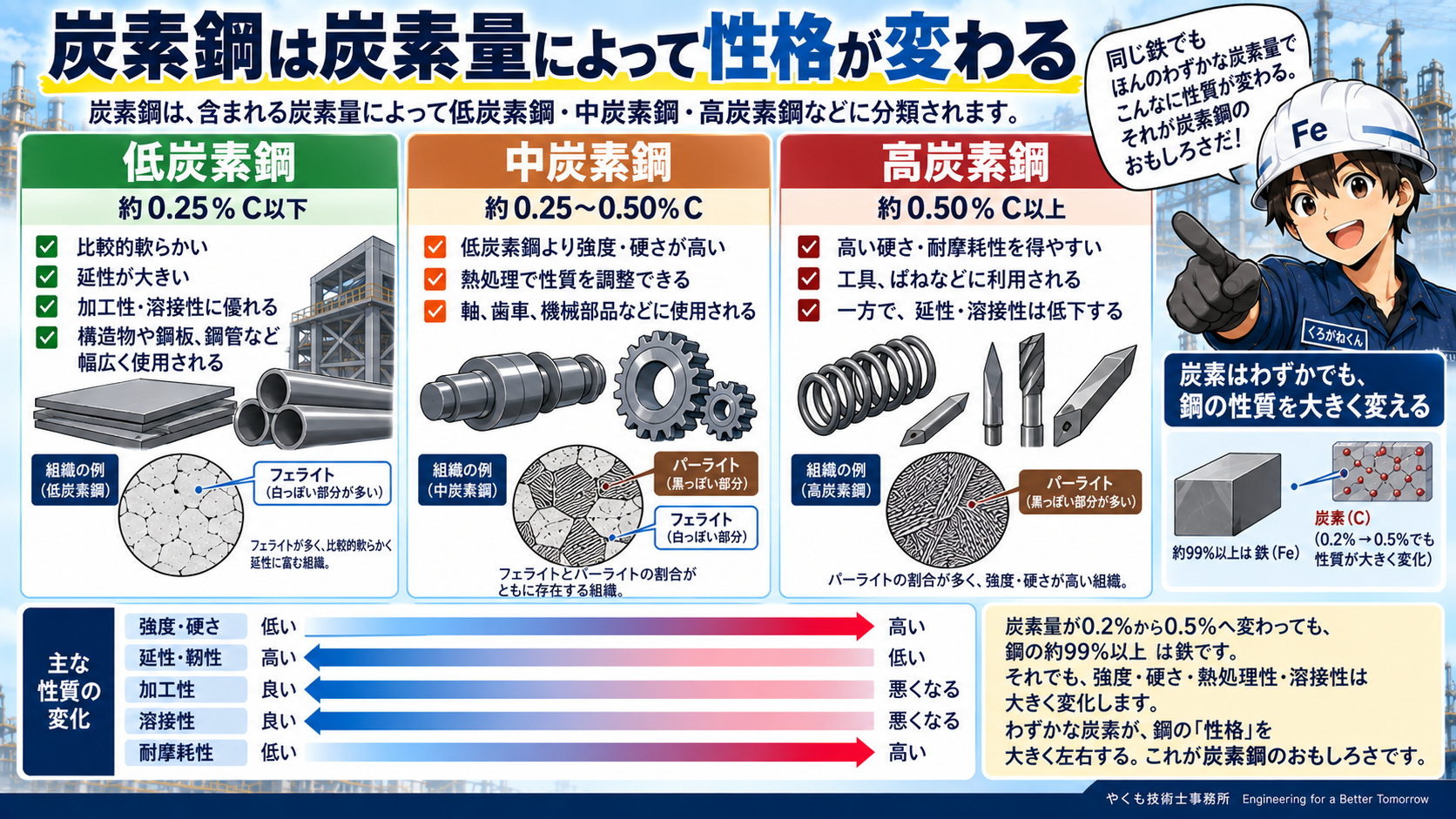

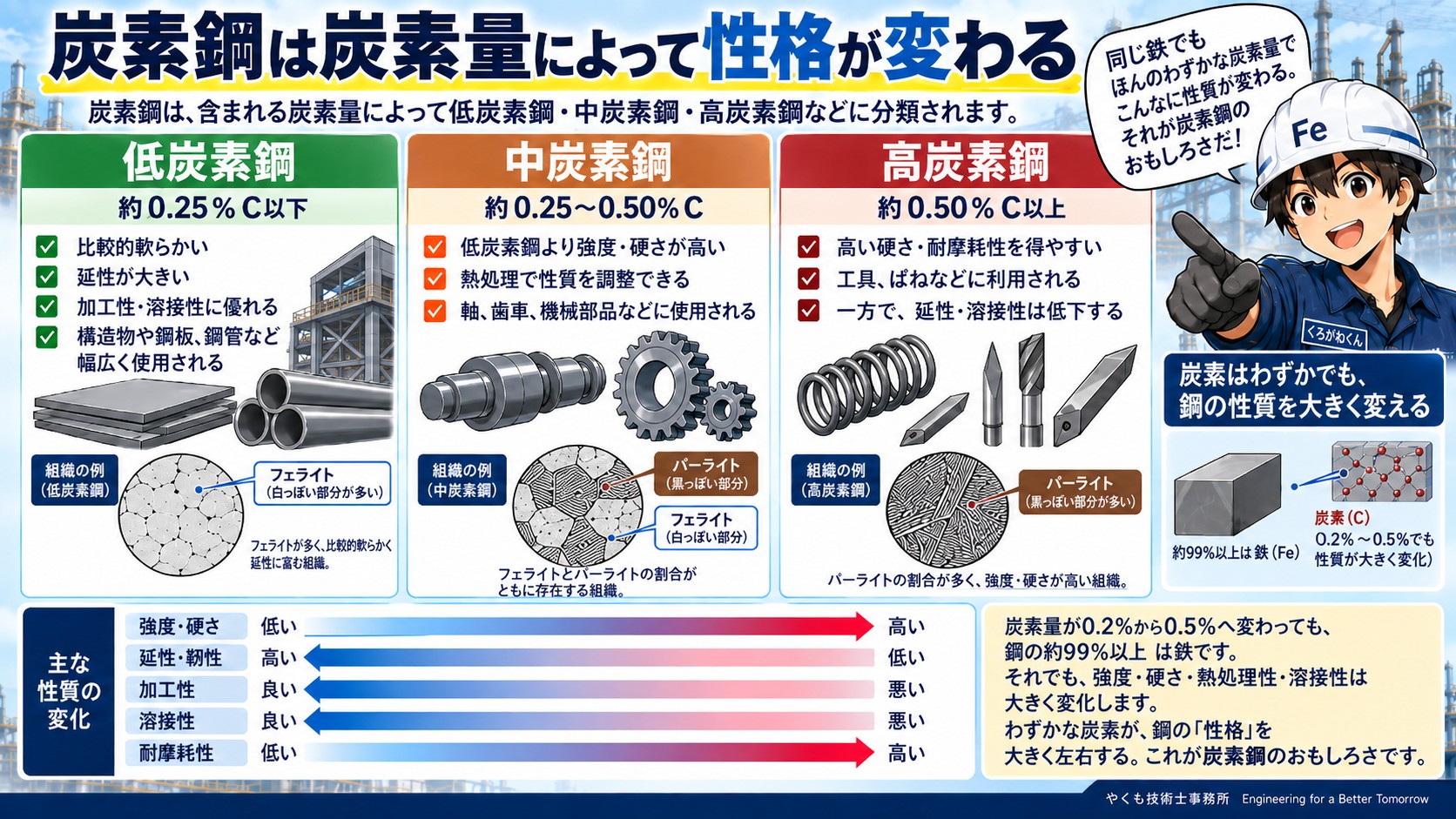

炭素鋼は炭素量によって性格が変わる
炭素鋼は一般に、含まれる炭素量によって低炭素鋼、中炭素鋼、高炭素鋼などに分類されます。
その境界は規格や文献によって多少異なりますが、おおよその目安としては、
低炭素鋼：約0.25％C以下
比較的軟らかく、延性、加工性、溶接性に優れています。構造物や鋼板、鋼管など、重工業でも広く使用される領域です。
中炭素鋼： 約0.25～0.50％C
低炭素鋼より強度と硬さが高く、熱処理によってさらに機械的性質を調整できます。軸、歯車、機械部品などにも使用されます。
高炭素鋼： 約0.50％C以上
高い硬さや耐摩耗性を得やすく、工具、ばねなどに利用されます。その一方で、炭素量の増加に伴って延性や溶接性は低下する方向にあります。
この分類を見ると、炭素はほんのわずかしか含まれていないことに気づきます。
例えば炭素量が0.2％から0.5％へ変わったとしても、材料の約99％以上は依然として鉄を主体としています。
それでも鋼の強度、硬さ、熱処理性、溶接性は大きく変化します。
わずかな炭素が、鋼の「性格」を大きく左右する。
これが炭素鋼のおもしろいところです。

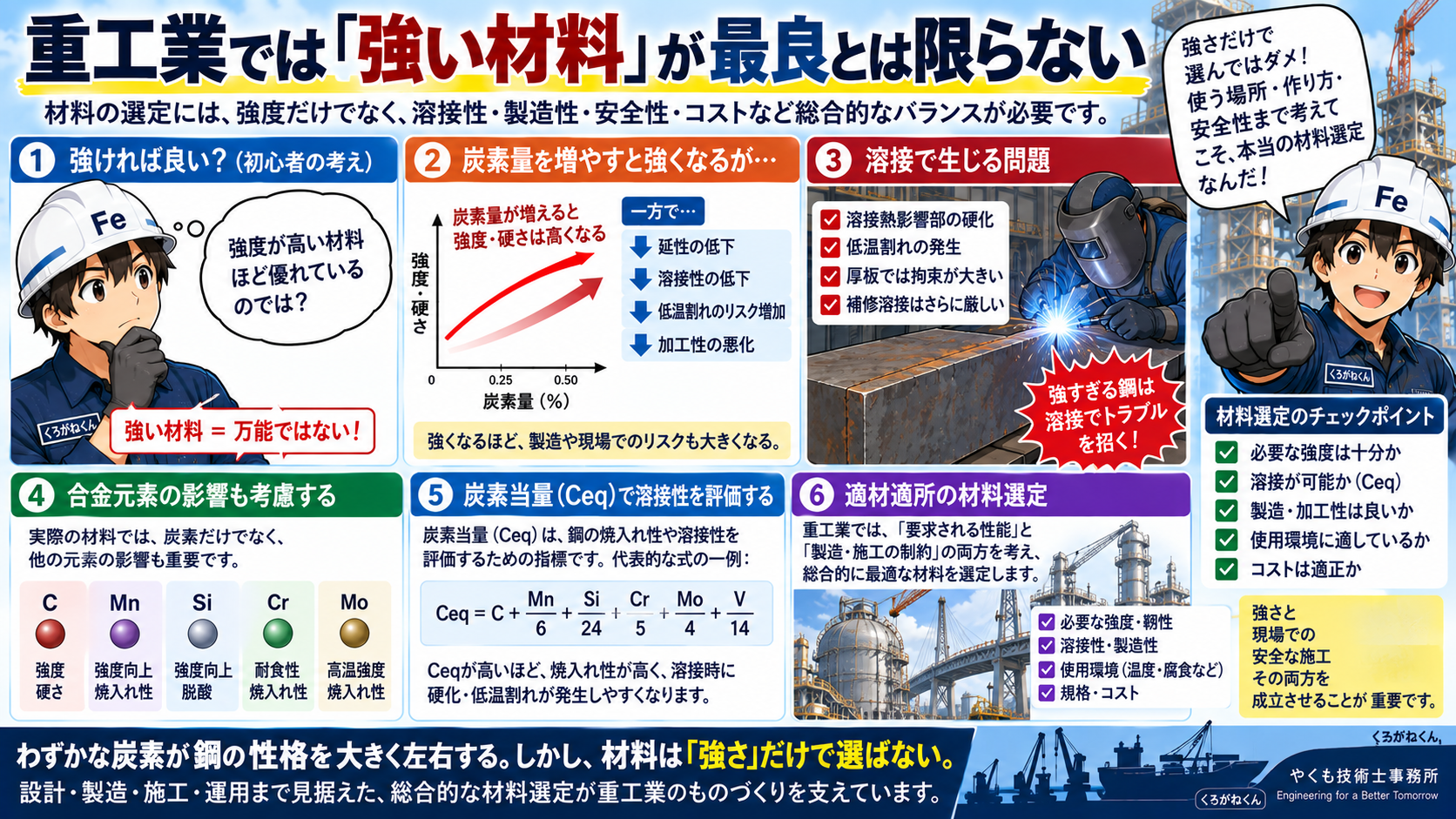

重工業では「強い材料」が最良とは限らない
大型設備の材料を選定するとき、初心者ほど「強度が高い材料ほど優れている」と考えがちです。
しかし実際の設計・製造では、そう単純ではありません。
例えば大型構造物では大量の溶接が必要になります。
強度を上げるために炭素量を増やした結果、溶接熱影響部が硬化し、低温割れの危険性が高くなってしまえば、製造上大きな問題になります。
厚板になれば、拘束も大きくなります。
補修溶接なら、さらに条件は厳しくなります。
そのため実際の材料では、単純な炭素量だけではなく、Mn、Si、Cr、Moなど他の元素の影響も考慮します。
そこで登場する考え方の一つが 炭素当量（Ceq）です。
炭素当量を見ることで、鋼材の焼入れ性や溶接性を評価する目安を得ることができます。
材料を強くすることと、現場で安全に溶接できること。
重工業では、その両方を成立させなければなりません。

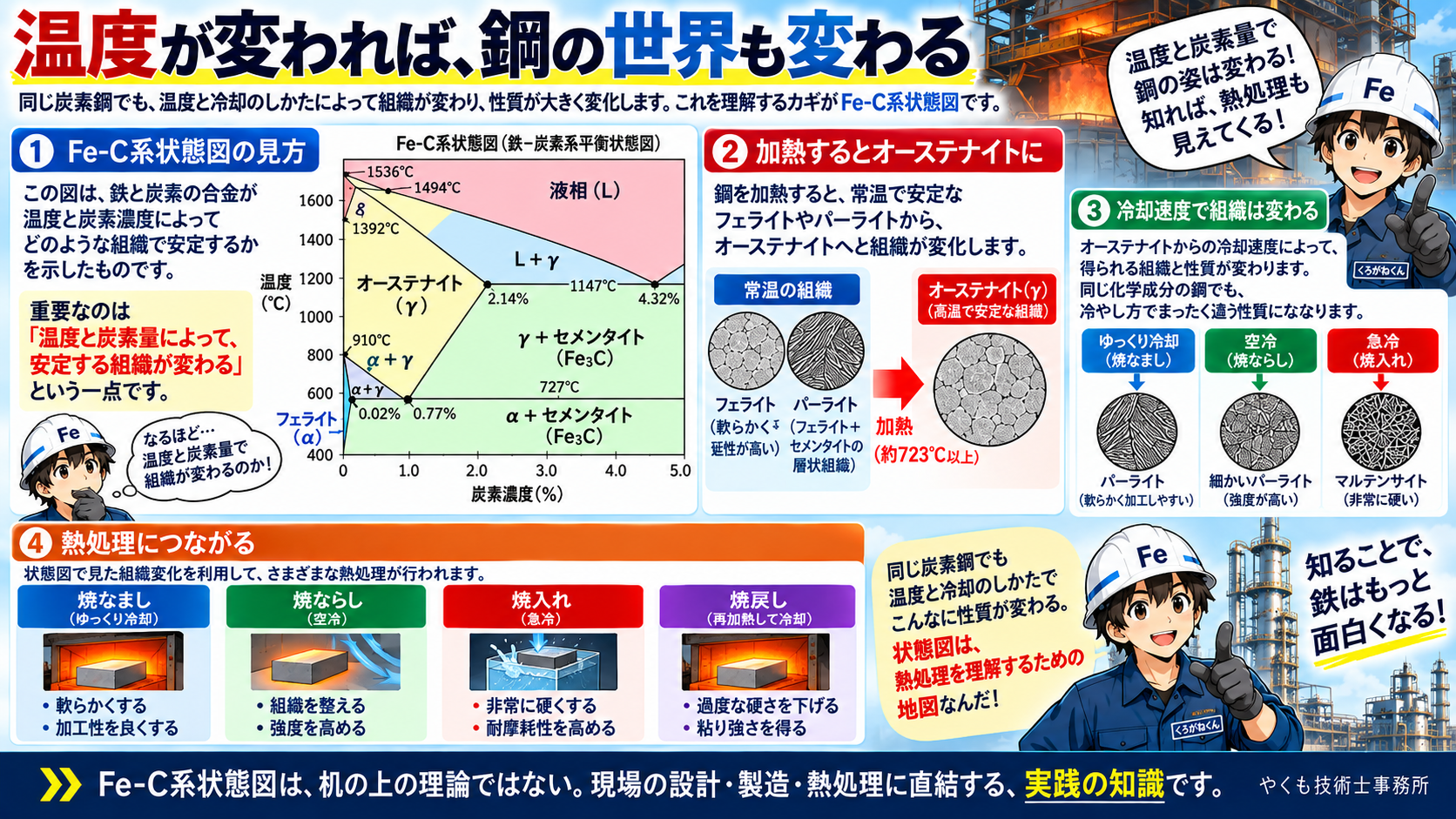

温度が変われば、鋼の世界も変わる

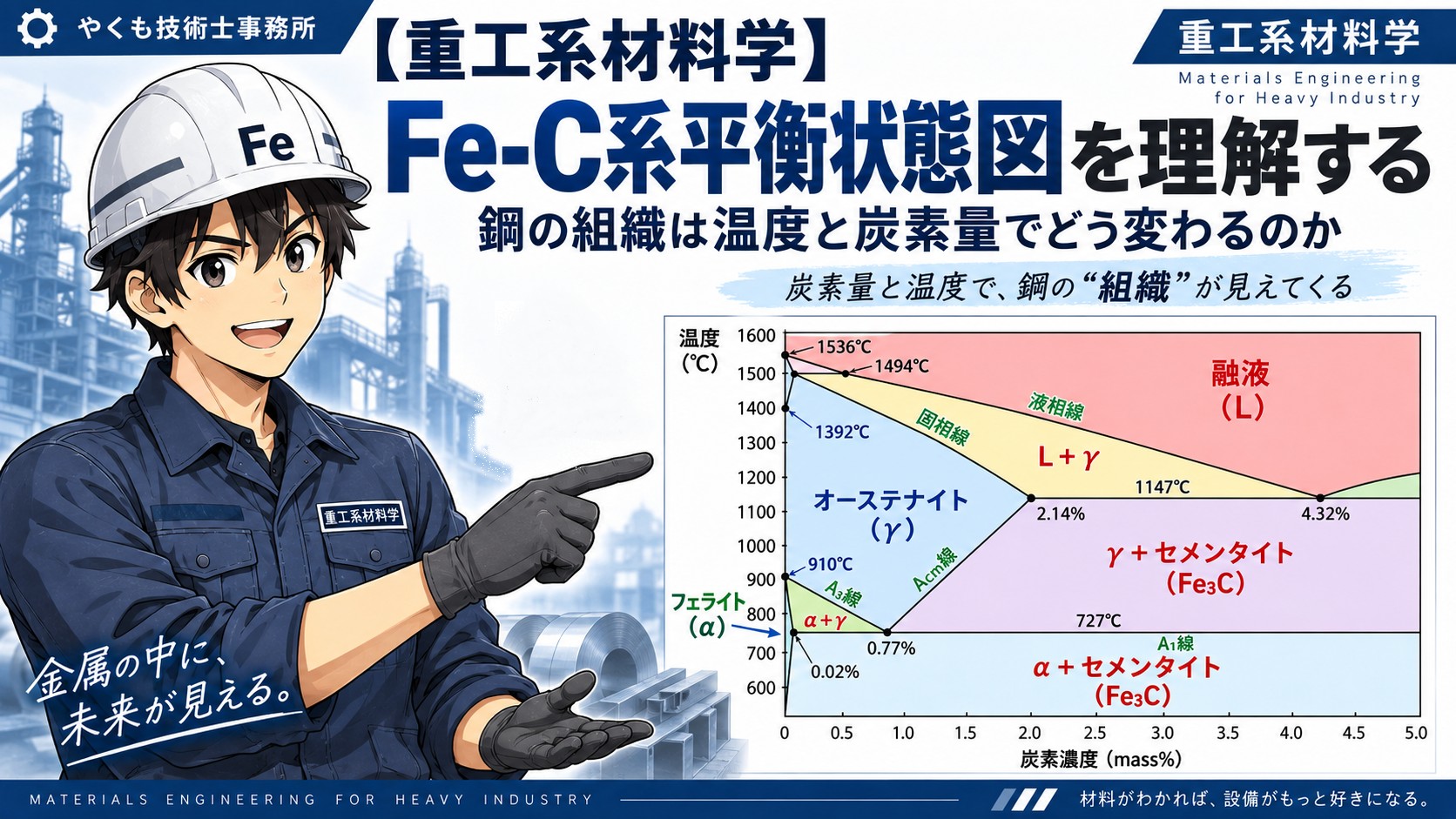

炭素鋼をさらに理解するために避けて通れないのがFe-C系状態図です。
初めて見ると、複雑な線が並んだ難解な図に見えます。
しかし重要なのは、まず、
温度と炭素量によって、安定する組織が変わる
という一点です。
鋼を加熱すると、常温で安定なフェライトやパーライトからオーステナイトへと組織が変化します。
そして、その状態からどのような速度で冷却するかによって、得られる組織は変わります。
ゆっくり冷やす。
空冷する。
急冷する。
それだけで、同じ化学成分の鋼でも性質が大きく変わります。
ここから、
- 焼ならし
- 焼なまし
- 焼入れ
- 焼戻し
といった熱処理の世界につながっていきます。
さらに溶接を行えば、溶接部周辺では局所的に同じような加熱・冷却が起こります。
つまり状態図や熱処理の知識は、研究室だけの話ではありません。
溶接部で何が起きているのかを理解するためにも必要な知識なのです。

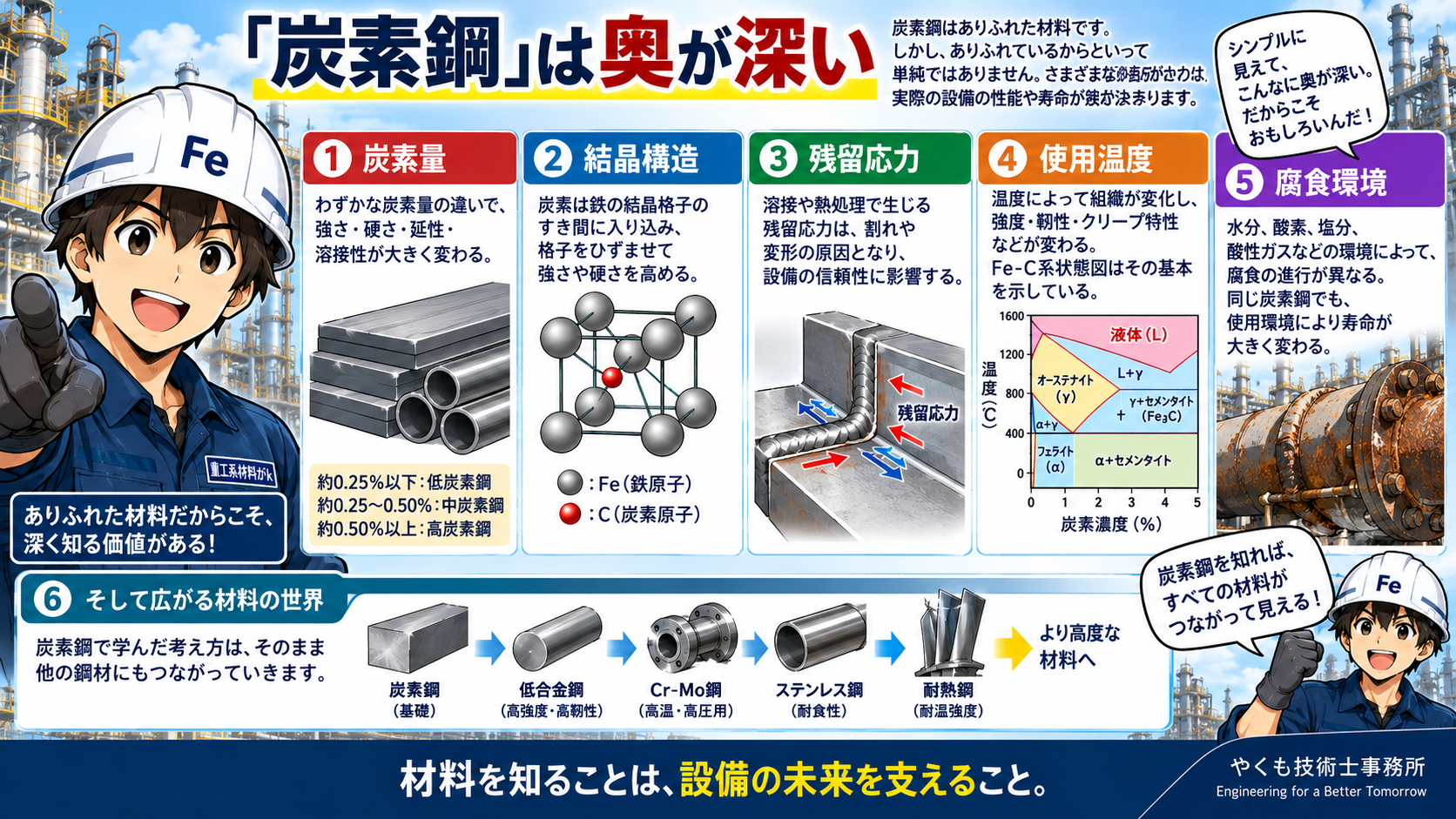

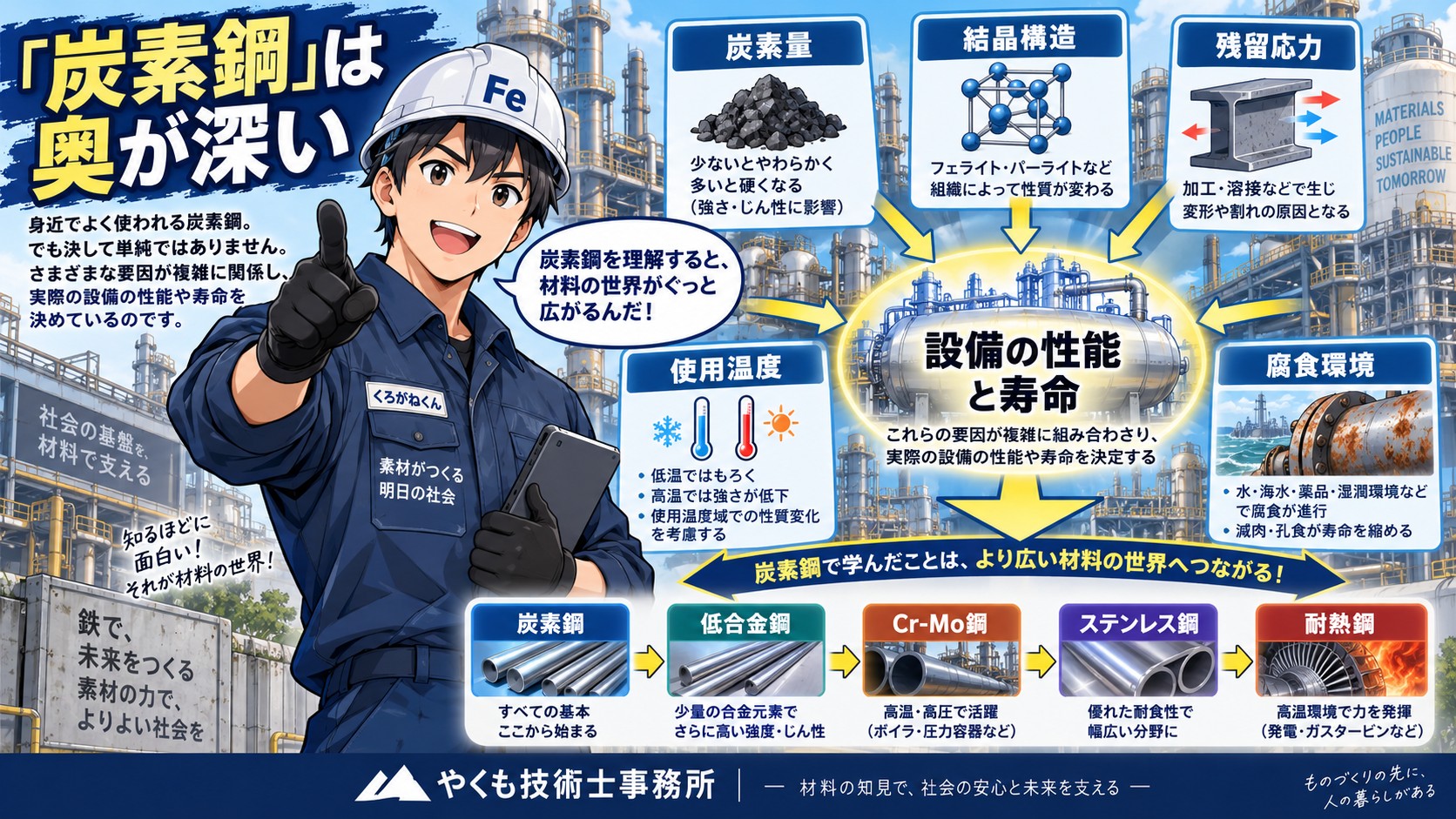

「炭素鋼」は奥が深い
炭素鋼はありふれた材料です。
しかし、ありふれているから単純なのではありません。
炭素量
結晶構造
残留応力
使用温度
腐食環境
こうした条件が組み合わさって、実際の設備の性能や寿命が決まります。
そして炭素鋼で学んだ考え方は、そのまま低合金鋼、Cr-Mo鋼、ステンレス鋼、耐熱鋼へとつながっていきます。

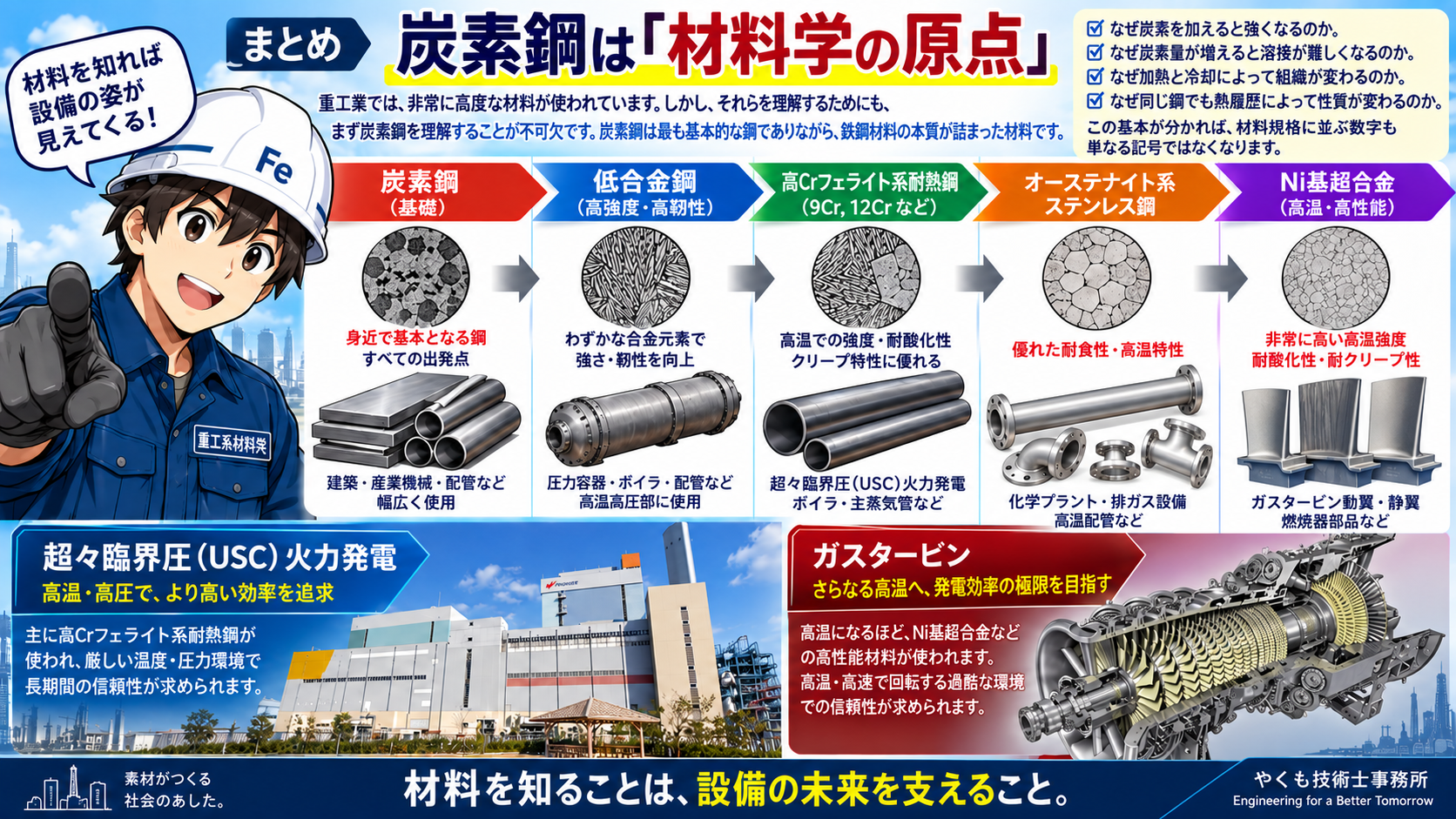

まとめ 炭素鋼は「材料学の原点」
重工業では、非常に高度な材料が使われています。
超々臨界圧火力発電では高Crフェライト系耐熱鋼が使われ、さらに高温になるとガスタービンではNi基合金が使用されます。
しかし、それらの材料を理解するためにも、まず炭素鋼を理解する必要があります。
なぜ炭素を加えると強くなるのか。
なぜ炭素量が増えると溶接が難しくなるのか。
なぜ加熱と冷却によって組織が変わるのか。
なぜ同じ鋼でも熱履歴によって性質が変わるのか。
この基本が分かれば、材料規格に並ぶ数字も単なる記号ではなくなってきます。
炭素鋼は最も基本的な鋼でありながら、鉄鋼材料の本質が詰まった材料です。
くろがねくんの一言
「鉄に入っている炭素は、ほんのわずか。でも、そのわずかな炭素が鋼の性格を大きく変えるんだ。材料を見るときは、“何が入っているか”だけじゃなく、“どれだけ入っているか”にも注目してみよう！」
